Плата системи безпеки активації пристроїв
DTB2024
Інтелектуальна плата ініціації
Надійність, що забезпечує точність
Багатоступенева система безпеки та гнучке керування підривом
Плата системи безпеки активації пристроїв
DTB2024
Інтелектуальна плата ініціації
Надійність, що забезпечує точність
Багатоступенева система безпеки та гнучке керування підривом
Робота в складних умовах та захист
Плата DTB2024 розроблена з урахуванням викликів сучасного бою. Система передбачає автоматичну самодіагностику при подачі живлення. У разі виникнення будь-якої позаштатної ситуації, пристрій миттєво переходить в аварійний стан з візуальною та звуковою індикацією та інформує оператора на екрані OSD
до
в режимі взведення
до
в режимі очікування

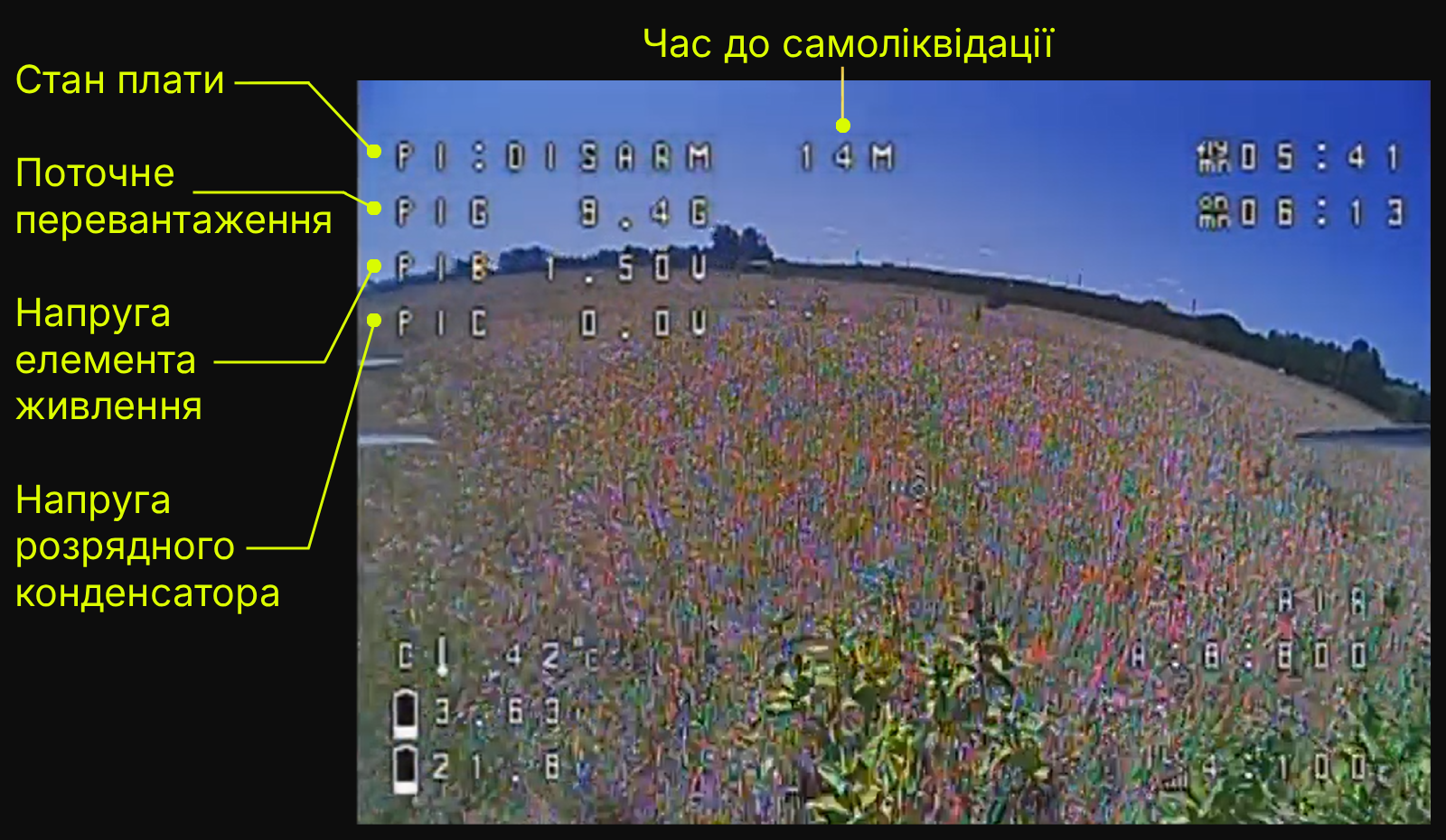

Досвід команди інженерів дозволив розробити систему повного інформування оператора в реальному часі — все на екрані. При збої система одразу показує причину, даючи змогу оперативно полагодити плату, а не викидати.

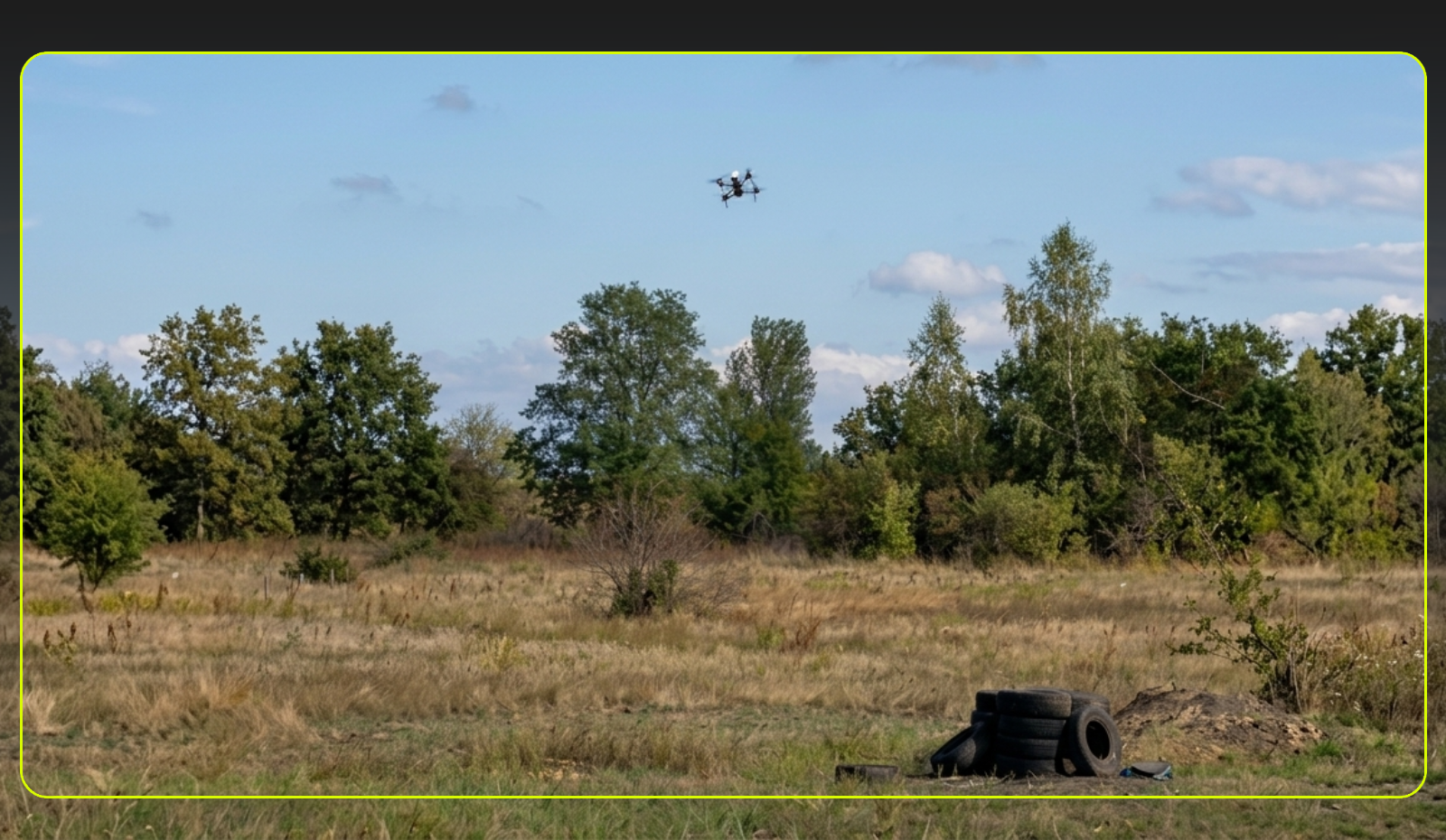

Успішно проведено лабораторні та польові випробування на стійкість до ударів та дистанційний підрив. Кожна партія тестується безпосередньо в польових умовах на реальних дронах, перш ніж потрапити у серійне виробництво.

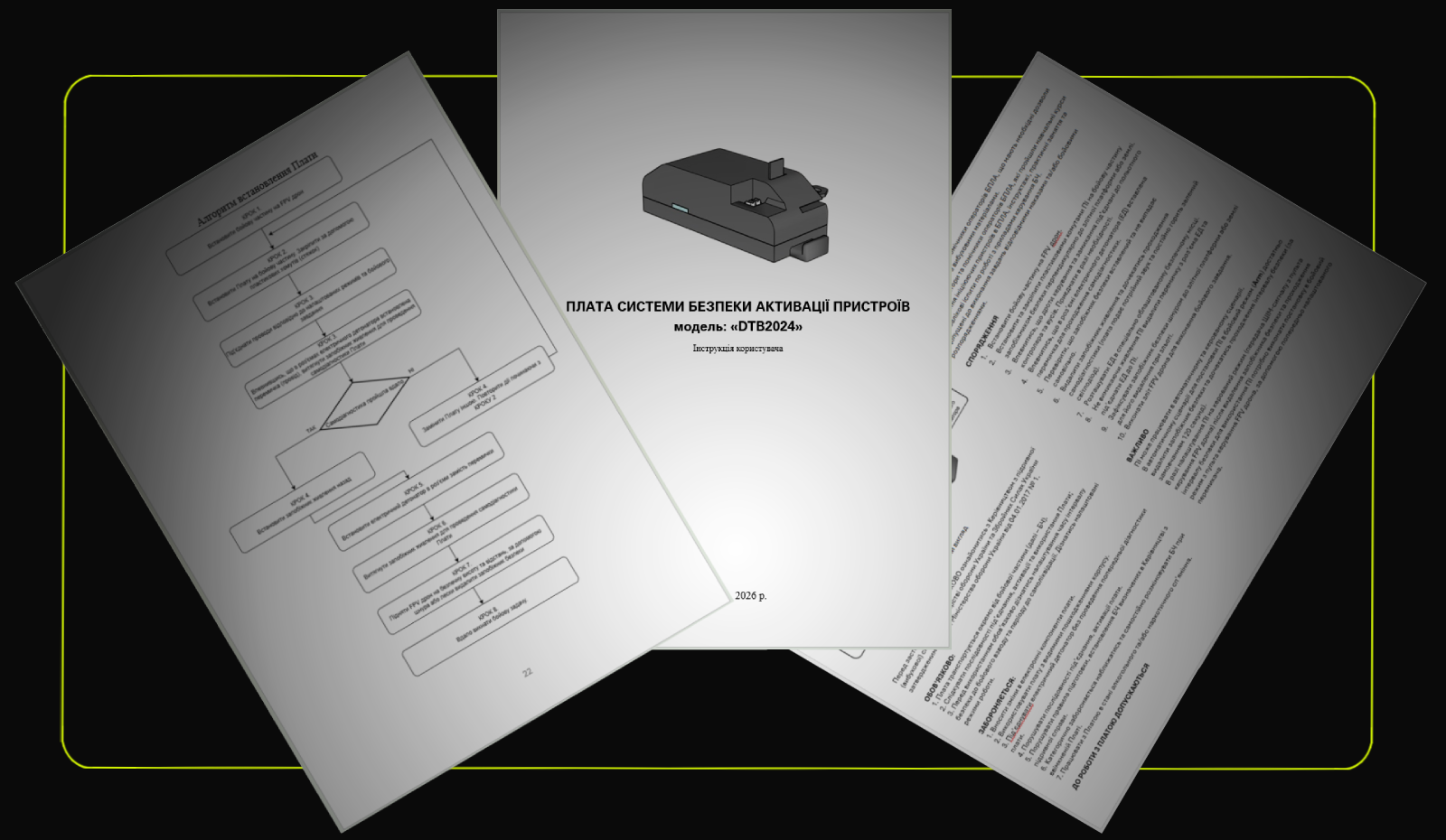

Повний комплект технічної документації та фірмове програмне забезпечення «Запальничка»: налаштування таймерів, чутливості та порогів спрацювання, повна діагностика стану плати з кодами помилок: усе через простий USB-інтерфейс, без спеціального обладнання.

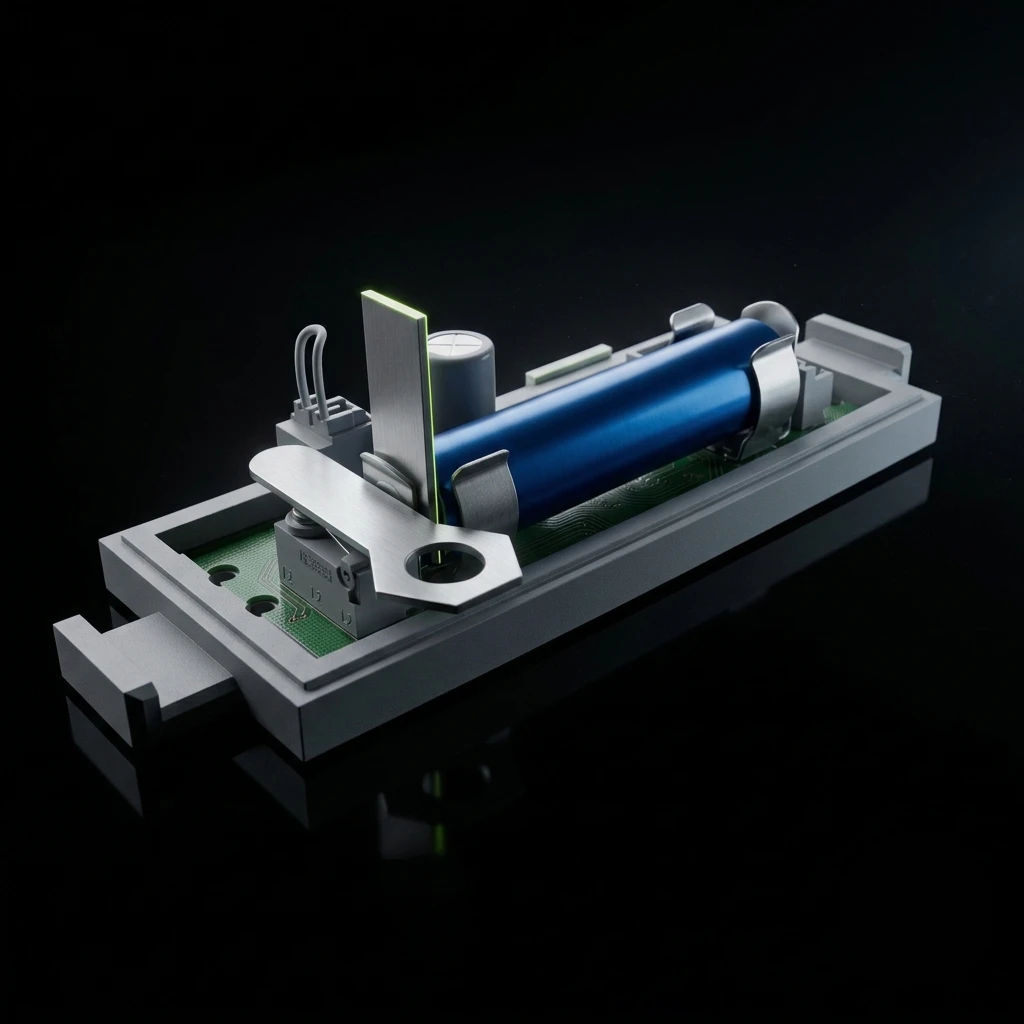

Гарантоване спрацювання за будь-яких умов
Кожен мікрокомпонент DTB2024 спроєктований так, щоб плата спрацювала за будь-яких умов, навіть якщо все інше на дроні відмовить
Розумний акселерометр (Датчик прискорення)
Плата вираховує перевантаження та швидкість по всіх напрямах. Має режим дистанційного мінування (можна використовувати як захист від несанкціонованого перевертання дрону).
Одночасна робота в двох режимах (керований + автоматичний)
За відсутності дистанційного керування плата переходить в автоматичний режим.
Контролер
Всі критичні параметри — таймери самоліквідації, чутливість датчиків, поріг спрацювання — налаштовуються через фірмове ПЗ «Запальничка» ще на етапі підготовки до виконання бойової задачі, тож під час місії плата працює за перевіреною, заздалегідь заданою конфігурацією.
Фільтрація шумів і вібрацій
Плата конфігурується під конкретну модель дрона, відсіюючи хибні спрацювання від вібрацій двигунів та зовнішніх завад.
Затисни й тягни, щоб обертати

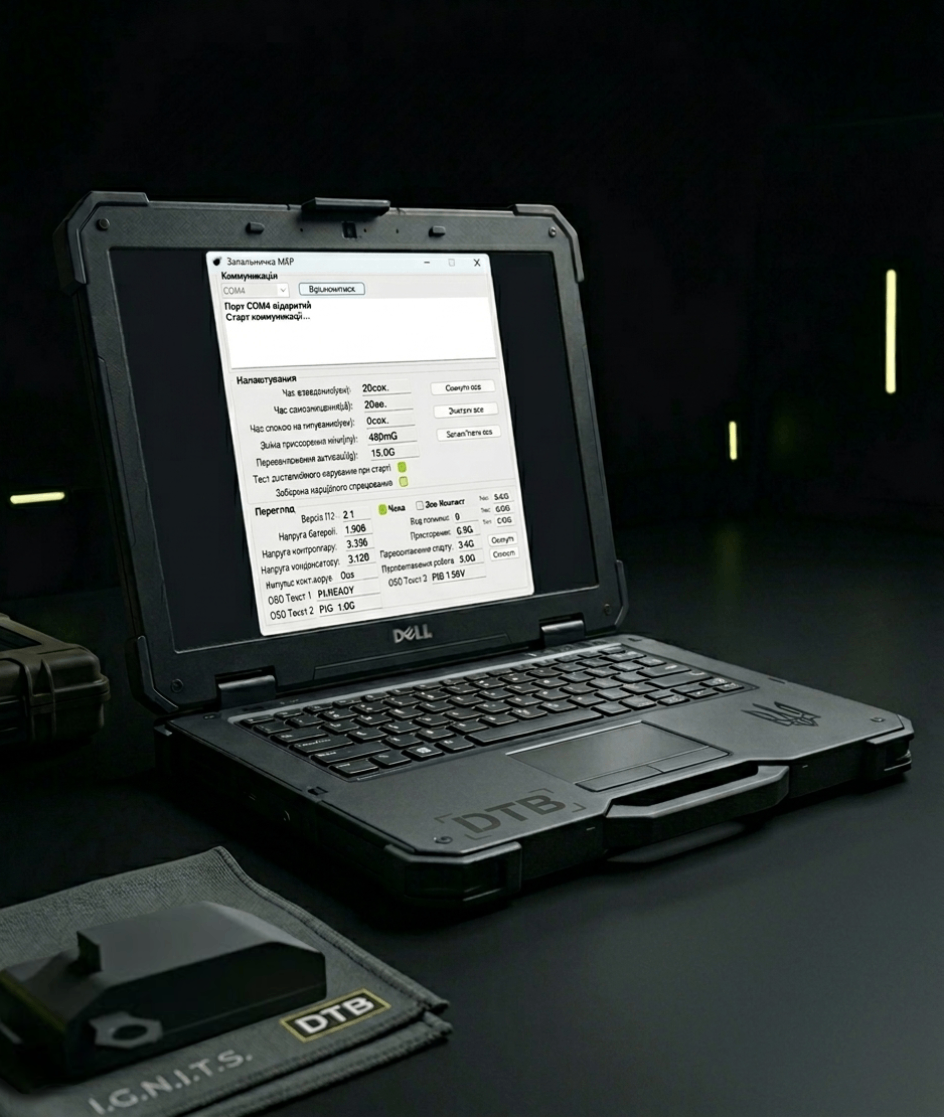

Повне налаштування через ПЗ "Запальничка"
Інтуїтивно зрозуміле налаштування через USB/UART адаптер (не входить в комплектацію). Встановлюйте таймери інтервалу безпеки та самоліквідації, поріг прискорення для активації та значення для мінування через зручний інтерфейс програми.
Гнучкі налаштування
Кожен параметр підлаштовується під конкретну модель дрона та задачу місії.
Таймери безпеки
Таймери взведення та самоліквідації під кожен сценарій.
I.G.N.I.T.S.
Intelligent Guidance & Next-gen Initiator Technology System
I.G.N.I.T.S.
Intelligent Guidance & Next-gen Initiator Technology System
I.G.N.I.T.S.
Intelligent Guidance & Next-gen Initiator Technology System
Технічні характеристики
Оптимальний баланс між вагою, захистом від вібрацій та надшвидким часом ініціації. Детальні інженерні параметри плати DTB2024 для безшовної інтеграції з вашими FPV-системами.
Конструкція
- Розміри: 77x27x18 мм (з батареєю)
- Вага: 39 г (з батареєю), 16 г (без батареї)
- Широкий температурний діапазон: від -20°С до +60°С
- Кріплення: Стяжка кабельна
- Налаштування: Через перехідник USB/UART TTL на ПК
Активація
- Час спрацювання (від зіткнення): 300‒1000 мкс
- Час спрацювання (від контактів): 1000 мкс
- Дистанційне керування: ШІМ (PWM) сигнал (довжина 1‒2 мс, частота 20‒100 Гц)
- Контактне керування: Механічне замикання ("вуса")
- Інерційне спрацювання: Від вбудованого акселерометру
- Напруга імпульсу ініціації: 15 В
- Енергія імпульсу ініціації: 55 мДж
Живлення
- Джерело живлення: 1 елемент АА (1.5В Alkaline)
- Робоча напруга: 0.9В‒1.5В
- Час роботи в режимі очікування: До 45 год
- Час роботи в режимі взведення: До 24 год
Покоління плат ініціації
Еволюція технології: від примітивних рішень до DTB
| Критерій | DTB2024 наша плата |
Покоління 2 ринковий стандарт |
Покоління 1 2022–2023 |
|---|---|---|---|
| Принцип активації | Керований тригер з ARM-логікою + автономний резервний режим при втраті зв'язку | Керований тригер: ARM-логіка, кілька дозволених умов спрацювання | Просте замикання ланцюга — переважно тільки удар |
| Канали активації | 3 канали одночасно: інерційне, контактне ("вуса"), дистанційне PWM | Кілька одночасно: контакт + PWM з пульта, іноді таймер | 1 канал (як правило, тільки удар) |
| Захист від хибного спрацювання | Механічна чека + акселерометр із захистом від перевертання + аварійний стан | Механічна чека + програмні умови дозволу | Мінімальний або відсутній |
| Індикація стану | Повний вивід стану всіх компонентів на OSD в реальному часі + аварійна індикація | Світло/звук, у частини моделей — OSD | Відсутня |
| Діагностика несправностей | Класифікатор кодів помилок — ремонт замість списання | Здебільшого відсутня — помилка теж означає заміну | Відсутня — несправність = списання |
| Самознищення / таймери | Налаштовувані таймери безпеки і самоліквідації через ПЗ | Поширена функція, 2–45 хв залежно від моделі | Як правило відсутнє |
| Програмне налаштування | Повне налаштування через фірмове ПЗ "Запальничка" (USB/UART) | Рідко — переважно фіксовані параметри | Відсутнє (фіксована схема) |
| Універсальність застосування | Камікадзе, перехоплювачі, міни, гуманітарні дрони | Камікадзе/бомбери, окремі перехоплювачі | Переважно тільки камікадзе |
"Інженерно вивірений, багатоступенево захищений прилад. Не спрацює тоді, коли не має, і безвідмовно спрацює тоді, коли це необхідно."
Андрій, CEO D.T.B.
Ініціюємо співпрацю?
Заповніть коротку заявку і наш представник зв'яжеться з вами для обговорення технічних деталей, сумісності та умов постачання
FAQ
З якими польотними контролерами сумісна плата?
Підтримується підключення до контролерів на базі STM32 (з прошивкою Betaflight) через стандартний ШІМ-сигнал. Плата підключається до виводів керування сервоприводами.
Чи потрібно самостійно налаштовувати плату перед використанням?
Попередньо встановлених заводських налаштувань вже достатньо для виконання майже будь-якої задачі. Налаштування через ПЗ «Запальничка» знадобиться лише тим, кому потрібно підлаштувати параметри під нестандартний сценарій.
Як за потреби відбувається налаштування приладу?
Через спеціальну комп’ютерну програму «Запальничка». З міркувань безпеки, будь-яке налаштування проводиться виключно без під'єднаного детонатора, з використанням перемички.
Чи безпечно транспортувати міну з платою?
Плата обов'язково повинна транспортуватися окремо від бойової частини. Підключення детонатора здійснюється тільки на фінальному етапі підготовки до застосування.
Який мінімальний обсяг замовлення?
Мінімальна партія для замовлення становить від 100 одиниць. Для тестових випробувань або інтеграції дослідної партії зв'яжіться з нашим представником.
